Qu'est-ce que la stratification de la fumée dans un grand volume ?
La stratification de la fumée est le phénomène par lequel les fumées chaudes d'un incendie cessent de monter avant d'atteindre le plafond, et se stabilisent à une hauteur intermédiaire appelée couche neutre. Ce phénomène apparaît parce que la fumée se refroidit au contact de l'air ambiant sur une grande hauteur libre, jusqu'à atteindre une densité proche de celle de l'air environnant : elle arrête alors sa montée et forme une nappe horizontale.

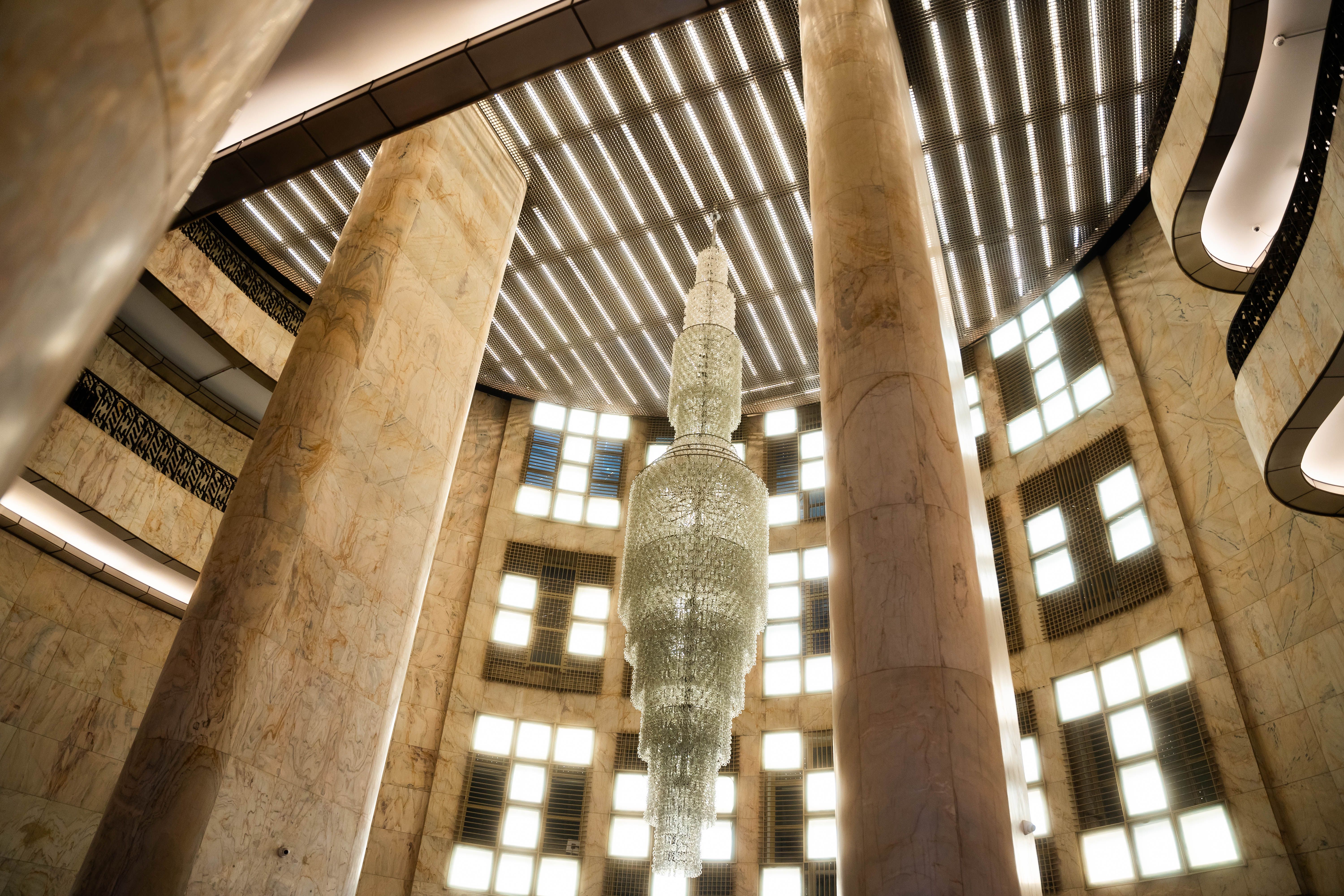

Dans un atrium, un hall industriel ou un volume de plusieurs dizaines de mètres sous plafond, cette couche peut se stabiliser très en dessous du toit ou de la verrière. Un incendie naissant peut ainsi produire une fumée dense et détectable visuellement, sans jamais atteindre un détecteur installé au point le plus haut du bâtiment. C'est le défi central de la détection incendie en grand volume, et la raison pour laquelle une étude spécifique est nécessaire dès la conception.
Pourquoi les détecteurs ponctuels classiques ne suffisent pas en grand volume ?
Un détecteur ponctuel (optique de fumée ou thermique) installé uniquement en plafond ne détecte que la fumée qui atteint physiquement son point d'implantation. Si la couche de fumée se stratifie plusieurs mètres plus bas, comme c'est fréquent dans un atrium de grande hauteur, le détecteur plafonnier peut rester inactif pendant une durée significative alors que l'incendie progresse.
À cela s'ajoute une contrainte pratique : un détecteur ponctuel installé à quinze ou vingt mètres de hauteur est difficile d'accès pour les tests et l'entretien périodique imposés par la NBN S21-100-2, ce qui complique la maintenance dans la durée. C'est pourquoi la norme NBN S21-100-1, qui encadre la conception des installations de détection, impose une réflexion sur la géométrie du bâtiment et sur le choix d'une technologie adaptée lorsque la détection ponctuelle seule ne peut pas garantir une détection dans des délais utiles.
Comment fonctionne la détection linéaire par faisceau en grande hauteur ?
La détection linéaire par faisceau (ou détecteur linéaire optique) repose sur un couple émetteur-récepteur infrarouge qui surveille une ligne droite traversant tout ou partie du volume à protéger. Dès que de la fumée intercepte le faisceau, l'atténuation du signal déclenche l'alarme, sur une portée qui peut couvrir toute la largeur ou la longueur d'un atrium.
L'intérêt pour les grands volumes est double. D'une part, un seul appareil couvre une surface bien plus large qu'un détecteur ponctuel, ce qui réduit le nombre de points à installer et à entretenir en hauteur. D'autre part, il est possible d'installer plusieurs faisceaux superposés à différentes hauteurs dans le même volume, précisément pour intercepter la couche de fumée quel que soit le niveau auquel elle se stratifie. Cette approche multi-niveaux est la réponse technique la plus directe au phénomène de stratification.
Comment fonctionne la détection par aspiration en hauteur ?
La détection par aspiration (ou ASD, aspirating smoke detection) utilise un réseau de tuyauterie percée de points d'échantillonnage qui prélève en permanence de petites quantités d'air, acheminées vers un détecteur central optique ou laser situé à distance, souvent au niveau du sol ou dans un local technique accessible.
Cette technologie présente un avantage spécifique pour les atriums : les points de prélèvement peuvent être répartis à plusieurs hauteurs dans le même volume, sans qu'il soit nécessaire d'installer un appareil électronique complet à chaque niveau. Seule la tuyauterie, plus simple à faire cheminer et à nettoyer, se trouve en hauteur, tandis que le détecteur lui-même reste accessible pour les opérations de contrôle périodique. La sensibilité de détection est également plus fine que celle d'un détecteur ponctuel classique, ce qui permet une détection plus précoce même lorsque la fumée reste diluée dans une couche stratifiée.
Que prévoit la NBN S21-100-1 pour la conception en grand volume ?
La NBN S21-100-1 encadre la conception et l'installation des systèmes de détection incendie en Belgique, y compris pour les bâtiments présentant des volumes atypiques comme les atriums, halls industriels ou halls d'accueil de grande hauteur. Elle impose que l'étude d'implantation tienne compte de la géométrie réelle du bâtiment, et non d'un schéma type pensé pour des locaux de hauteur standard.
Concrètement, cela signifie que le choix entre détection ponctuelle, linéaire par faisceau ou par aspiration doit résulter d'une analyse du volume à protéger, de la hauteur sous plafond, de la présence éventuelle de courants d'air (verrières, désenfumage naturel, CVC) qui influencent le comportement de la fumée. Cette étude relève d'un installateur qualifié, idéalement certifié BOSEC pour les équipements posés, en concertation avec le conseiller en prévention du bâtiment.
Que prévoit la NBN S21-100-2 pour l'entretien de ces installations ?
La NBN S21-100-2 fixe les modalités de contrôle périodique et d'entretien des installations de détection incendie, quelle que soit la technologie retenue, faisceau optique ou système d'aspiration inclus. Elle s'applique aussi bien aux détecteurs ponctuels classiques qu'aux équipements spécifiques utilisés en grand volume.
Pour un atrium, cette exigence d'entretien pèse directement dans le choix technologique initial : un faisceau optique impose un accès en hauteur (nacelle, plateforme) pour le nettoyage des optiques et l'alignement émetteur-récepteur, alors qu'un système d'aspiration limite les interventions en hauteur au contrôle visuel de la tuyauterie, le détecteur central restant accessible depuis le sol. Anticiper ces contraintes de maintenance dès la conception évite des interventions coûteuses en exploitation et garantit la fiabilité de la détection dans la durée.
Comment choisir entre faisceau optique et aspiration pour un atrium ?
Le choix entre les deux technologies dépend de la configuration du volume, de l'accessibilité en hauteur et du niveau de sensibilité recherché. Le tableau suivant résume les critères principaux à mettre en balance lors de l'étude.
| Critère | Détection ponctuelle classique | Détection linéaire (faisceau) | Détection par aspiration (ASD) |
|---|---|---|---|
| Principe | Détecteur optique ou thermique isolé | Couple émetteur-récepteur sur une ligne | Réseau de tubes vers un détecteur central |
| Couvre la stratification à plusieurs hauteurs | Non, sauf multiplication des points | Oui, par superposition de faisceaux | Oui, par répartition des points de prélèvement |
| Accès en hauteur pour entretien | Requis à chaque point | Requis pour chaque émetteur/récepteur | Limité à la tuyauterie, détecteur au sol |
| Sensibilité | Standard | Standard à bonne | Très fine, détection précoce |
| Usage typique en atrium | Zones basses ou complément | Grand volume ouvert, longue portée | Volumes complexes, accès difficile |
Dans la pratique, de nombreux atriums combinent les deux approches : faisceaux pour couvrir de larges surfaces ouvertes, aspiration pour les zones où l'accès en hauteur est particulièrement contraint ou où une détection très précoce est requise.
